Рекомендации по выбору флюса
Всем известно, что припои для пайки в электронике имеют два наиболее популярных вида: проволока и трубка с флюсом внутри. Наличие флюса в припое - крайне удобная опция, позволяющая существенно сократить объем дополнительных манипуляций в процессе пайки и лужения, обеспечить смачиваемость спаиваемого соединения, избежать перегрева чувствительных к температуре элементов и т.п. Существующее множество разновидностей флюсов и их обозначения могут заставить обычного обывателя схватиться за голову - как же сделать верный выбор? Данной статьей мы постараемся разобраться в этом вопросе и облегчить муки выбора.
Флюсы - впрочем - как и припои, довольно существенно различаются по видам, свойствам, агрегатному состоянию, способом и условиями применения. Зачастую, недобросовестные продавцы не указывают тип флюса и его свойства. Для многих канифоль - это панацея от всех болезней. Но, как говорится, есть нюанс. Давайте разбираться!
Наиболее распространенными материалами, с которыми обывателю приходится работать - это, безусловно, медь и её сплавы: латунь, бронза и др. Если попытаться максимально обобщить - существует два наиболее важных параметра флюса: остатки после пайки и агрессивность состава.

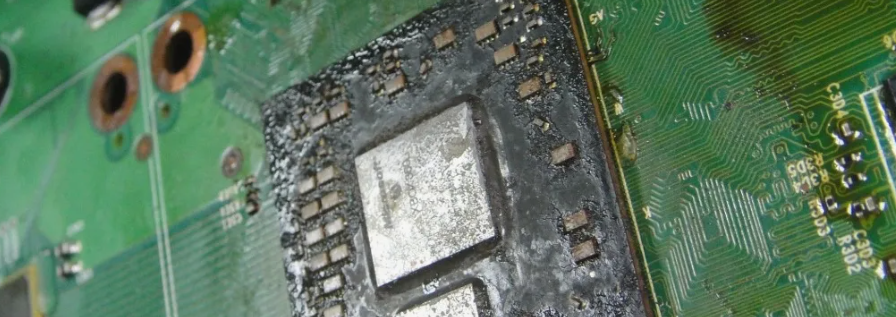

Наличие или отсутствие остатков - влияет не только на "косметический" внешний вид места пайки, но и на электрическую безопасность и работоспособность электроники, когда речь идет, например, о печатной плате некоего радиоэлектронного прибора. В идеальной ситуации - флюс хорошего качества после пайки оставляет прозрачный или едва заметный желтоватый оттенок, который многие посчитают необязательным к отмывке. Менее качественный флюс - откровенно пачкает плату неприглядными коричневыми остатками, которые необходимо обязательно отмыть, в противном случае в месте соединения может появиться коррозия и опасность электропробоя.
Характеристика агрессивности - определяет способность флюса работать на загрязненных и окисленных поверхностях, не прибегая к предварительной очистке места пайки. Степень агрессивности обусловлена добавлением в состав флюса галогенидов - фторидов, бромидов, хлоридов и других галогенов.
Классификация флюсов.
| Активность флюса (%% содержания галогенов) | Канифольные (RO) rosin | Синтетические (RE) resin | Органические (OR) organic |
| Низкая (< 0.01%) | ROL0 | REL0 | ORL0 |
| Низкая (0.5%) | ROL1 | REL1 | ORL1 |
| Средняя (<0.01%) | ROM0 | REM0 | ORM0 |
| Средняя (0.5-2%) | ROM1 | REM1 | ORM1 |
| Высокая (<0.01%) | ROH0 | REH0 | ORH0 |
| Высокая (>2.0 %) | ROH1 | REH1 | ORH1 |
Первые 2 символа - определяют тип флюса:
Канифольные (RO) rosin - на основе классической канифоли, имеют повышенную температурную стабильность во время пайки.
Синтетические (RE) resin - на основе модифицированной канифоли, с добавлением фенольных, полиэфирных и других синтетических смол.
Органические (OR) organic - производятся с использованием низкомолекулярных органических кислот и растворителей.
Третья буква - обусловливает класс активности и необходимость отмывки после пайки:
L - Low (низкий), не обязательно отмывать, проходят тест мин.сопротивления 100 Мом.
M - Medium (средний), желательно отмыть, возможно образование коррозии.
H - High (высокий), обязательно отмыть после пайки.
И, наконец, цифра окончания - отвечает за содержание галогенов: 0 - не содержит, 1 - содержит.
Как показывает практика, самыми востребованными флюсами, и припоями, их содержащими, можно выделить эти типы: ORL0, ROL0, ROM1, ROH1.
Рассмотрим их чуть более подробно.
ORL0
Органический, некоррозионный, безотмывочный флюс низкой активности, не содержит галогенов.
Припои с этим флюсом, без сомнения являются любимчиками, как обычных радиолюбителей, так и технологов на производственных предприятиях. Фаворитом из импортных - выступает немецкий припой Felder, серии ISO-core ELR. Изготовленный из высокочистых легирующих сплавов с присадкой серебра, обеспечивает безупречную пайку SMD компонентов в hi-tech электроники.
Не отстает от немцев и ведущий отечественный производитель - Изагри, который предлагает припои и флюсы с аналогичными характеристиками, но более доступный.
ROL0
Канифольный, некоррозионный, неактивированный флюс низкой активности, без галогенов.
Разработан для пайки с использованием оловянно-свинцовых припоев с легирующими добавками. Обладает отличными показателями смачиваемости. Оставляет незначительный след после пайки. Подходит как для ручной, так и автоматизированной пайки. Допускает повышенный температурный режим. В нашем ассортименте можно найти этот флюс как в жидком исполнении, так и в виде геля.
ROM1
Активированный флюс на основе модифицированной канифоли, с содержанием галогенов.
Подойдет для пайки и лужения электротехнических изделий, проводов, разъемов, включая окисленные поверхности. Флюс отличается своей термостойкостью и не разбрызгивается при расплавлении. Светлые твердые остатки флюса не вызывают коррозии цветных металлов и показывают высочайшее значение поверхностного сопротивления. Наибольшей популярностью в этом сегменте пользуется Felder, серии ISO-core RA и RA-05
ROH1
Воистину, самый брутальный представитель в классе агрессивных флюсов высокой активности.
Идеальный флюс для проблемных поверхностей с сильными окислами. Подходит для всех типов припоя. Особенно хорошо себя показывает с бессвинцовыми припоями. Остатки после пайки требуют обязательной отмывки специальными жидкостями или изопропанолом. Является аналогом флюса CF-10 Асахи. В нашем каталоге можно найти флюсы и припои этого класса производства Изагри.
